Ábaco

Condominio campestre y su urbanismo en Cajicá

Ubicación
Cajicá, Cundinamarca
Proyectos
1 proyectos
Año
2012 - 2016

Imágenes y renders ilustrativos: acabados y detalles finales pueden variar respecto a la obra construida. Aviso completo →

Un solo lote, varias escalas

Ábaco es un condominio campestre en Cajicá cuyo trazado urbano se diseñó a partir de criterios de asoleamiento; el urbanismo y las 88 viviendas bifamiliares forman una sola operación sobre el mismo lote.

Ábaco ocupa un lote alargado de 5,6 hectáreas en la vereda Canelón, en Cajicá, en plena sabana de Bogotá: terreno plano, clima frío y seco, invernaderos y potreros alrededor. El borde occidental lo define el Río Frío, con su vega arbolada; ese borde quedó como el lado blando del conjunto, donde el urbanismo se afloja y se convierte en parque.

El trazado se dibujó sobre el recorrido del sol. La vía principal cruza el terreno en diagonal, casi exactamente sobre el eje oriente–occidente que recorre el sol, y de ella cuelgan las vías secundarias en sentido norte–sur. Esas vías se desplazan entre sí de una banda a la otra: la continuidad visual se rompe a propósito y cada calle termina en un remate arborizado en lugar de una fuga larga de asfalto. El resultado son ochenta y ocho casas, en cuarenta y cuatro parejas, distribuidas sobre bandas paralelas que reciben sol de la mañana y de la tarde.

La vida al aire libre se organiza como un circuito, no como un conjunto de zonas sueltas: un recorrido continuo para peatones y bicicletas bordea todo el perímetro y va encadenando estaciones de actividad —huerta comunitaria, zona de camping, parque de mascotas, cancha de fútbol, cancha de tenis, teatrino, zona de niños— hasta cerrarse sobre sí mismo. En paralelo, el urbanismo lleva su propia infraestructura ambiental: recolección de agua lluvia, reciclaje de aguas grises hacia los aparatos sanitarios y un punto de reciclaje junto al acceso.

El circuito no cruza nunca una calle. Donde el recorrido peatonal se encuentra con el acceso de los carros, la portería se construyó como un puente: una placa plana con rampas al 12 % por la que pasan peatones y bicicletas, con 4 metros libres debajo para los vehículos de los residentes, la portería y el cuarto de basuras, y la administración arriba. La sede social repite la idea: semienterrada en un talud y con la cubierta como parte del recorrido, guarda el salón múltiple, el gimnasio, el salón de niños, el sauna, el turco y la terraza con BBQ.

El diseño empezó a finales de 2012 sobre el levantamiento de un lote agrícola de 56.427 m², y en junio de 2013 las dos casas tipo —Solsticio y Equinoccio— ya se habían probado con simulaciones de luz natural, ventilación cruzada y temperatura antes de salir a la venta. La obra arrancó con las casas en abril de 2014; la portería, la sede social, los taludes y el parque infantil se diseñaron y construyeron a lo largo de 2015. Ábaco se desarrolló con Mojica Constructora, y 57Uno participó también como socio del negocio.

Ábaco · Cajicá, Cundinamarca

Cómo se lee el conjunto

  1. 01 / 12

    Primero el sol, después las calles.

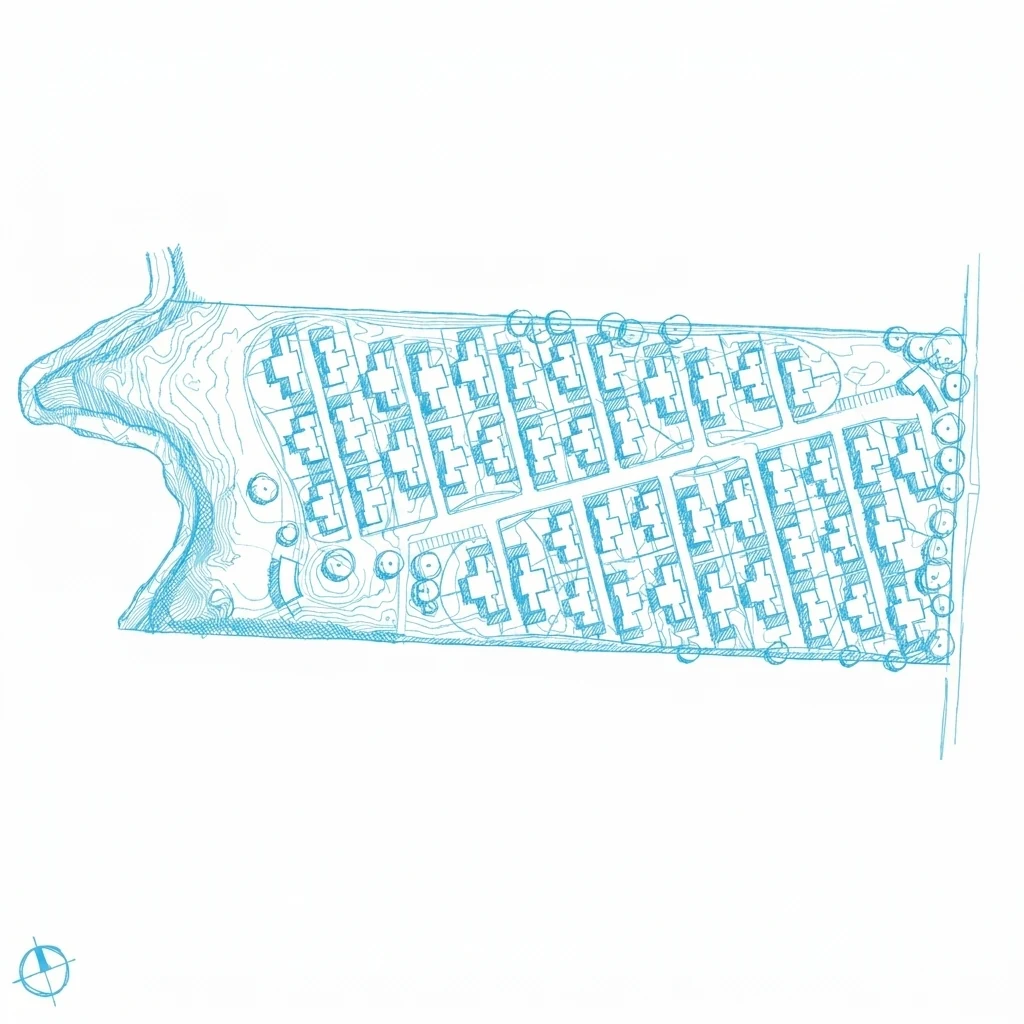

    Boceto del urbanismo

    El orden de las decisiones se lee todavía en la serie de diagramas: primero el lote y el Río Frío, después la carta solar, y solo entonces la primera línea de asfalto. Fijada la diagonal principal, todo lo demás se dedujo de ella —las vías secundarias en perpendicular, el desplazamiento que rompe la continuidad, los remates de árboles, la posición y el giro de cada casa, el circuito peatonal que sobra por los bordes—. La fotografía aérea nocturna muestra ese razonamiento convertido en lugar: las bandas iluminadas siguen la diagonal del sol y el borde del río se mantiene oscuro y verde.

    Boceto del urbanismo
    Ampliar
  2. 02 / 12

    La delimitación del lote: 56.427 m² en un rectángulo alargado cuyo único borde irregular es el Río Frío, al occidente, que el proyecto decide respetar como vega.

    La delimitación del lote: 56.427 m² en un rectángulo alargado cuyo único borde irregular es el Río Frío, al occidente, que el proyecto decide respetar como vega.
    Ampliar
  3. 03 / 12

    La carta solar sobre el terreno. El eje principal sigue la trayectoria del sol: corre casi exactamente de oriente a occidente.

    La carta solar sobre el terreno. El eje principal sigue la trayectoria del sol: corre casi exactamente de oriente a occidente.
    Ampliar
  4. 04 / 12

    Remate visual: cada calle secundaria termina en una masa de árboles, para que la mirada encuentre paisaje y no el final del asfalto.

    Remate visual: cada calle secundaria termina en una masa de árboles, para que la mirada encuentre paisaje y no el final del asfalto.
    Ampliar
  5. 05 / 12

    Las vías secundarias cuelgan perpendiculares de la vía principal y drenan el movimiento hacia los dos bordes largos del lote.

    Las vías secundarias cuelgan perpendiculares de la vía principal y drenan el movimiento hacia los dos bordes largos del lote.
    Ampliar
  6. 06 / 12

    El desplazamiento entre calles rompe la continuidad de lado a lado: se evita el corredor recto y se gana intimidad en cada banda.

    El desplazamiento entre calles rompe la continuidad de lado a lado: se evita el corredor recto y se gana intimidad en cada banda.
    Ampliar
  7. 07 / 12

    Los recorridos peatonales y de bicicletas se resuelven como un circuito continuo, sin interrupciones, que recorre el perímetro del conjunto.

    Los recorridos peatonales y de bicicletas se resuelven como un circuito continuo, sin interrupciones, que recorre el perímetro del conjunto.
    Ampliar
  8. 08 / 12

    La conexión entre espacios y funciones: el circuito enlaza huerta, camping, parque de mascotas, canchas, teatrino y zona de niños mediante estaciones.

    La conexión entre espacios y funciones: el circuito enlaza huerta, camping, parque de mascotas, canchas, teatrino y zona de niños mediante estaciones.
    Ampliar
  9. 09 / 12

    El emplazamiento de las viviendas: casas pareadas giradas todas hacia la misma cara del sol, con la cancha de fútbol y la de tenis apoyadas en el parque.

    El emplazamiento de las viviendas: casas pareadas giradas todas hacia la misma cara del sol, con la cancha de fútbol y la de tenis apoyadas en el parque.
    Ampliar
  10. 10 / 12

    Gestión de recursos: recolección de agua lluvia y reciclaje de aguas grises hacia los aparatos sanitarios, con el punto de reciclaje junto al acceso.

    Gestión de recursos: recolección de agua lluvia y reciclaje de aguas grises hacia los aparatos sanitarios, con el punto de reciclaje junto al acceso.
    Ampliar
  11. 11 / 12

    La portería como puente: el circuito peatonal y de bicicletas sube por rampas al 12 % a una placa plana y pasa por encima del acceso vehicular, que conserva 4 m libres.

    La portería como puente: el circuito peatonal y de bicicletas sube por rampas al 12 % a una placa plana y pasa por encima del acceso vehicular, que conserva 4 m libres.
    Ampliar
  12. 12 / 12

    Planta general del urbanismo: el lote entre el Río Frío y la vía a Cajicá, con las calles secundarias que cuelgan de la vía principal.

    Planta general del urbanismo: el lote entre el Río Frío y la vía a Cajicá, con las calles secundarias que cuelgan de la vía principal.
    Ampliar
